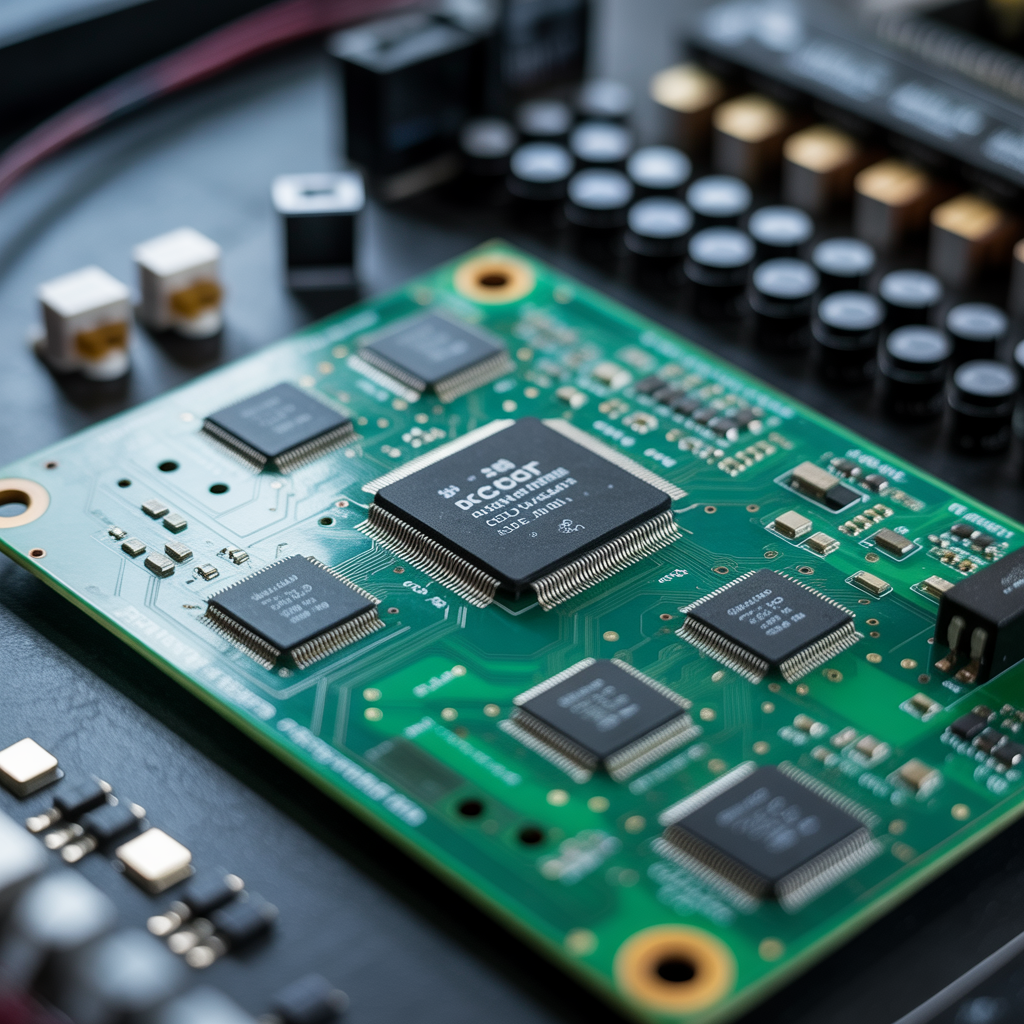

Diseño de PCB Multicapa: 5 Errores Comunes que Cuestan Miles de Dólares

En los últimos tres años revisamos más de 200 diseños de PCB con problemas de funcionamiento. El patrón se repite: errores evitables en la fase de diseño que terminan costando entre $8,000 y $45,000 en retrabajos, rediseños y retrasos en el time-to-market. Este artículo compila los cinco errores más devastadores y cómo prevenirlos.

Error #1: Stack-up Inadecuado para la Aplicación

El stack-up (apilamiento de capas) es la decisión arquitectónica más crítica en un PCB multicapa, y sorprendentemente, el aspecto más descuidado. Hace seis meses nos llegó un dispositivo médico con certificación pendiente que presentaba emisiones EMI 18 dB por encima del límite permitido por la norma IEC 60601-1-2.

El problema radicaba en un stack-up de 4 capas con distribución inadecuada: Signal - Power - Ground - Signal. Este ordenamiento creaba loops de corriente masivos en la capa de alimentación. La solución requirió un rediseño completo a stack-up Signal - Ground - Power - Signal, donde el plano de tierra actuaba como pantalla entre señal y alimentación.

Recomendación: Para diseños de alta velocidad (>100 MHz), utiliza siempre planos de referencia adyacentes a capas de señal. El stack-up clásico de 6 capas: Signal - Ground - Signal/Signal - Power - Ground - Signal ofrece excelente balance entre costo y performance.

Cálculo de Impedancia Controlada

Un stack-up correcto debe especificar grosor de dieléctrico para lograr impedancia característica deseada (típicamente 50Ω para single-ended o 100Ω para diferencial). La fórmula básica para microstrip es:

Z0 = (87/√(εr+1.41)) × ln(5.98h/(0.8w+t))

Donde h = altura del dieléctrico, w = ancho de pista, t = grosor del cobre, εr = constante dieléctrica. Herramientas como Saturn PCB Toolkit o el calculador de Altium simplifican este proceso, pero entender la física subyacente es crucial.

Error #2: Ignorar el Retorno de Corriente

La corriente siempre fluye en loops cerrados. Este concepto fundamental de electromagnetismo es violado constantemente en diseños PCB. Un caso memorable: un sistema de adquisición de datos de 16 bits que exhibía 4 bits de ruido constante, reduciendo la resolución efectiva a 12 bits.

El culpable era una traza analógica que cruzaba un gap (hueco) en el plano de tierra para esquivar un conector. La corriente de retorno, incapaz de fluir directamente bajo la traza, tomaba un camino largo creando un loop de 18 cm² que actuaba como antena receptora de ruido.

Regla de oro: La corriente de retorno fluye directamente bajo la traza de señal en el plano de referencia más cercano. Cualquier discontinuidad en ese plano fuerza la corriente a desviarse, creando inductancia parásita y susceptibilidad a ruido. Si es absolutamente necesario cruzar un gap, usa vías de stitching para proveer un camino de retorno de baja impedancia.

Error #3: Vías Excesivas en Trazas de Alta Velocidad

Cada vía introduce discontinuidad de impedancia, capacitancia parásita e inductancia. En un diseño DDR4 que evaluamos, las señales de datos tenían entre 4-6 vías cada una, generando reflections que provocaban errores intermitentes de memoria (bit flips) bajo carga térmica.

El análisis con TDR (Time Domain Reflectometry) mostró impedancia fluctuando entre 42Ω y 63Ω en cada transición de capa. Para DDR4 a 2400 MT/s, esta variación es inaceptable.

Best practices:

• Minimiza cambios de capa en señales críticas (clocks, DDR, PCIe, USB 3.x)
• Si debes usar vías, implementa back-drilling para eliminar el stub residual
• Mantén ratio de aspecto de vías ≤10:1 (grosor de PCB / diámetro de vía)
• Coloca vías de retorno (ground vías) a menos de 500 μm de la vía de señal

Error #4: Desacoplamiento Insuficiente o Mal Ubicado

Los capacitores de desacoplamiento son la primera línea de defensa contra ruido en la alimentación, pero su efectividad depende críticamente de la ubicación y selección de valores. Un controlador motor BLDC que diseñamos tenía resets espontáneos cada 2-8 minutos de operación continua.

Descubrimos que los capacitores de desacoplo del microcontrolador STM32 estaban ubicados a 12mm del pin VDD, conectados mediante trazas de 8 mil de ancho. A 100 MHz, la inductancia de esas trazas (~15 nH) creaba una impedancia de ~9Ω, completamente inútil para suprimir transitorios rápidos.

Estrategia de desacoplamiento multicapa:

• Capacitores cerámicos 100 nF: Uno por cada pin VDD, ubicado a <3mm con vías directas a plano de alimentación
• Capacitores cerámicos 10 μF: 1-2 por cada grupo de 4-6 pines VDD
• Capacitores electrolíticos/tantalio 100 μF: 1-2 por cada CI principal, cerca del punto de entrada de alimentación
• Bulk capacitance: 220-470 μF en el punto de entrada de la PCB

Esta arquitectura cubre desde MHz (bulk) hasta GHz (cerámicos pequeños), garantizando impedancia de alimentación <1Ω en todo el espectro.

Error #5: Termals Inadecuados en Planos de Cobre

Los planos de cobre son excelentes para distribución de corriente y heat dissipation, pero complicados para soldar manualmente durante prototipado. Por eso existen las termals (conexiones térmicas), que limitan la masa de cobre en contacto directo con el pad.

Un error recurrente es usar termals demasiado agresivas (4 trazas finas de 8 mil) en componentes de potencia. Un regulador LDO de 5A con thermal inadecuado alcanzaba 128°C (especificación máxima 125°C), operando en el borde de la destrucción térmica.

Guidelines térmicos:

• Componentes de baja corriente (<500 mA): termals estándar (4 spokes de 12-15 mil)
• Componentes de potencia moderada (0.5-3A): termals robustas (4 spokes de 25 mil) o conexión directa si es viable
• Componentes de alta potencia (>3A): conexión directa al plano, sin termals
• Para soldadura manual, considera pads de soldering con termals asimétricas (2 spokes en un lado para facilitar calentamiento)

Herramientas para Validación Pre-Fabricación

Detectar estos errores antes de fabricar el primer prototipo ahorra tiempo y dinero. Utilizamos estas herramientas sistemáticamente:

• Altium Designer: DRC (Design Rule Check) personalizado con reglas específicas de impedancia, spacing, clearance
• HyperLynx: Simulación SI/PI (Signal Integrity / Power Integrity) para verificar eye diagrams, tiempos de setup/hold, y ripple en alimentación
• CST Microwave Studio: Simulación electromagnética 3D para casos críticos con RF o EMI estricto
• Polar SI9000: Calculadora de impedancia controlada basada en stack-up real del fabricante

Checklist Pre-Envío a Fabricación

Antes de enviar los Gerbers al fabricante, revisamos sistemáticamente:

1. Stack-up definido con impedancias calculadas y verificadas
2. Planos de referencia continuos, gaps justificados con vías de stitching
3. Vías minimizadas en señales críticas, back-drilling especificado donde aplica
4. Desacoplamiento cumple con estrategia multicapa, ubicación <3mm verificada
5. Termals apropiadas según corriente del componente
6. Clearance entre trazas cumple con voltaje de operación (IPC-2221 tabla 6-1)
7. Ancho de trazas dimensionado para corriente máxima con margen 50%
8. Silkscreen legible, referencias de componentes no cubiertas por pads

Conclusión

El diseño de PCB multicapa combina arte y ciencia. Dominar las reglas fundamentales previene el 90% de los problemas. Para el 10% restante, la simulación y el análisis post-prototipo son indispensables.
